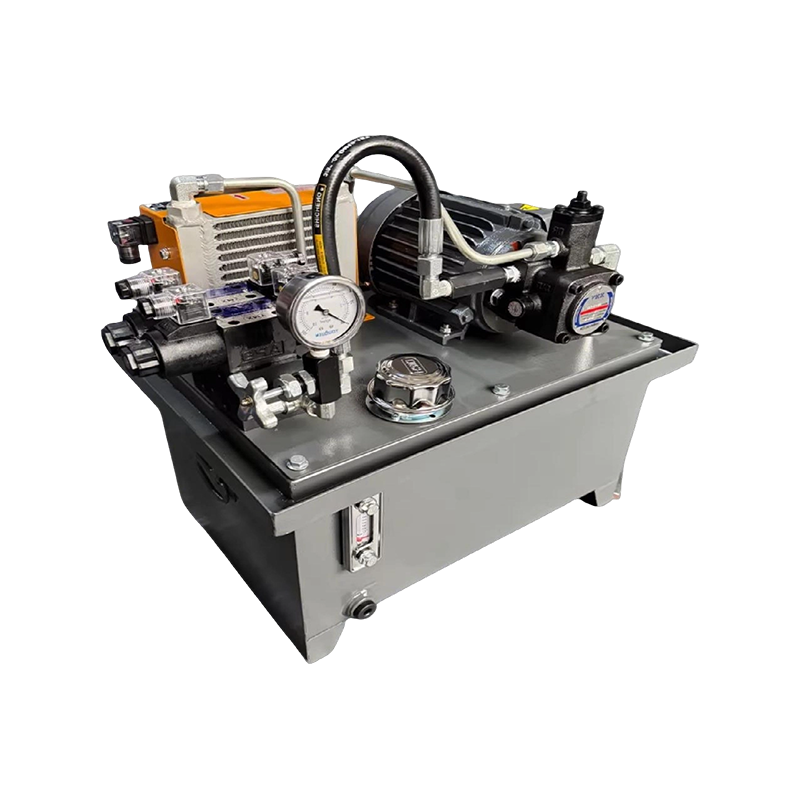

4KW/A elektrisches Hydraulikaggregat (EHPU)

Wo der elektrische Antrieb bei der Auswahl von Hydraulikaggregaten sinnvoll ist

Die Wahl zwischen elektrischen und motorbetriebenen Hydraulikaggregaten ist selten eine einfache Präferenz – sie spiegelt die Betriebsumgebung, den Arbeitszyklus, die verfügbare Infrastruktur und die Folgen von Ausfallzeiten wider. Von Elektromotoren angetriebene HPUs bieten einen klaren Vorteil in allen Umgebungen, in denen Netzstrom oder eine zuverlässige Generatorversorgung verfügbar ist und ein sauberer, konsistenter Betrieb Priorität hat.

Auf der Leistungsstufe 4 kW bietet sich eine elektrische Antriebskonfiguration besonders gut an Anwendungen im intermittierenden und halbkontinuierlichen Betrieb Hier startet und stoppt der Motor als Reaktion auf die Systemanforderung. Im Gegensatz zu Verbrennungsmotoren, die auch im Leerlauf mechanischen Verschleiß und Kraftstoffverbrauch verursachen, bezieht ein Elektromotor nur dann Strom, wenn er die Pumpe aktiv antreibt. Dadurch ist er von Natur aus effizienter für Anwendungen mit variablen Lastprofilen wie hydraulische Pressenvorgänge, kleine Hebesysteme oder Bewässerungsventile mit kontrolliertem Durchfluss.

Elektrische HPUs eliminieren außerdem Verbrennungsemissionen, Kraftstoffspeicheranforderungen und Abgaswärme – Faktoren, die in geschlossenen Anlagen, industriellen Innenräumen oder sensiblen landwirtschaftlichen Umgebungen von erheblicher Bedeutung sind. Für einen 4KW/A elektrisches Hydraulikaggregat , Wuhu Qisheng Intelligent Equipment Co., Ltd. wendet die gleichen Präzisionstechnikstandards an, die auch für sein gesamtes Hochleistungsgerätesortiment gelten, um sicherzustellen, dass kompakte elektrische Einheiten die Zuverlässigkeit und Betriebskonsistenz bieten, die anspruchsvolle Anwendungen erfordern.

Verständnis der „A“-Konfiguration in kompakten elektrischen HPUs

In der Nomenklatur von Hydraulikaggregaten kennzeichnen Konfigurationsbuchstaben wie „A“ bestimmte Designvarianten – typischerweise in Bezug auf die Ausrichtung des Behälters, die Ventilanordnung oder den Montagestil. Die Bezeichnung „A“ in kompakten elektrischen HPUs weist üblicherweise auf a hin vertikale Reservoirkonfiguration Dabei wird der Motor direkt auf dem Hydrauliktank montiert, wodurch eine Einheit mit minimaler Stellfläche entsteht, die in Maschinenrahmen integriert, auf Gerätedecks montiert oder in platzbeschränkten Gehäusen installiert werden kann, in denen eine herkömmliche horizontale Anordnung unpraktisch wäre.

Diese vertikale Stapelanordnung bietet mehrere praktische technische Vorteile, die es wert sind, bei der Bewertung eines Geräts für eine bestimmte Anwendung verstanden zu werden:

• Reduzierter Platzbedarf auf dem Boden — Vertikale Einheiten beanspruchen in der Regel 40–60 % weniger Boden- oder Montagefläche als entsprechende horizontale Konfigurationen und ermöglichen so die Integration in Maschinenkonstruktionen, bei denen das Platzbudget knapp ist.
• Direkte Pumpeneintauchung oder direkt gekoppelte Pumpenmontage — Bei vielen vertikalen Konstruktionen ist die Pumpe in den Behälter eingetaucht oder direkt unter dem Motor gekoppelt, wodurch die Saugleitung verkürzt und das Risiko von Kavitation beim Start verringert wird.
• Vereinfachtes Sanitärlayout – Da Motor, Pumpe und Behälter in einem vertikalen Stapel angeordnet sind, können die Positionen der Druck- und Rücklaufanschlüsse standardisiert werden, wodurch die kundenspezifische Schlauchführung bei OEM-Maschinenintegrationsprojekten reduziert wird.
• Überlegungen zur Motorkühlung — Bei einer vertikalen Montage steigt die Motorwärme vom Behälter weg und wird nicht nach unten in die Flüssigkeit geleitet, was sich bei Anwendungen mit geringer Belastung geringfügig positiv auf die Betriebstemperatur der Flüssigkeit auswirken kann.

Beim Vergleich von HPU-Modellen verschiedener Anbieter verhindert die Bestätigung, was ein Konfigurationsbuchstabe im Nomenklatursystem des Herstellers konkret bezeichnet – anstatt eine Standardbedeutung anzunehmen – Spezifikationsfehler, die nach der Auslieferung der Ausrüstung nur schwer zu korrigieren sind.

Anpassung der elektrischen Motorspezifikation an die Stromversorgung vor Ort

Ein 4-kW-Elektromotor ist in einer Vielzahl von Spannungs- und Phasenkonfigurationen erhältlich – einphasig 220 V, dreiphasig 220 V, dreiphasig 380 V und verschiedenen internationalen Spannungsstandards – und die Auswahl der richtigen Variante für Ihre verfügbare Stromversorgung ist ein grundlegender Beschaffungsschritt, der leicht übersehen wird, wenn man sich auf hydraulische Leistungsparameter konzentriert.

Über die Spannungsanpassung hinaus Motorschutzklasse (IP-Rating) sollte mit der Installationsumgebung übereinstimmen. Ein Motor mit der Schutzart IP54 ist für die meisten Industrieumgebungen in Innenräumen mit gelegentlicher Staub- und Spritzbelastung ausreichend, während Außen- oder Nassumgebungen typischerweise IP55 oder IP65 erfordern, um das Eindringen von Feuchtigkeit in die Motorwicklungen zu verhindern – eine häufige Ursache für Isolationsfehler, die bei korrekter Erstspezifikation vollständig vermeidbar ist.

Praktische Integrationstipps für kompakte elektrische HPUs in OEM- und Feldanwendungen

Kompakte elektrische HPUs auf der 4-kW-Ebene werden häufig in OEM-Maschinen integriert oder in bestehende Anlagen nachgerüstet, anstatt als eigenständige Einheiten eingesetzt zu werden. Dieser Integrationskontext führt praktische technische Details ein, die die langfristige Leistung und Wartungsfreundlichkeit auf eine Weise beeinflussen, die bei einer eigenständigen Installation nicht der Fall ist.

Besondere Aufmerksamkeit verdient die Schwingungsisolation bei maschinenintegrierten Anlagen. Wenn eine HPU starr mit einem Stahlrahmen verschraubt ist, der auch andere mechanische Komponenten trägt, übertragen sich Motor- und Pumpenvibrationen auf die Struktur und können Ermüdungsrisse an Schweißverbindungen beschleunigen, hydraulische Armaturen lockern und eine hörbare Geräuschverstärkung erzeugen. Schwingungsdämpfende Halterungen zwischen der HPU-Basis und dem Maschinenrahmen sind eine kostengünstige Maßnahme mit überproportional positiver Auswirkung auf die langfristige mechanische Integrität.

Der Zugang zum Stausee in integrierten Anlagen erfordert ebenfalls eine vorherige Planung. Die Prüfung des Ölstands, der Zugang zum Einfüllstutzen und der Freiraum des Ablassventils müssen nach der Installation der HPU in ihrer endgültigen Position weiterhin zugänglich bleiben – eine Anforderung, die in der Entwurfsphase einfach zu berücksichtigen ist, im Nachhinein jedoch schwierig und teuer zu erfüllen ist. Durch die Überprüfung der HPU-Maßzeichnungen anhand der Maschinenhülle während der Konstruktionsphase und nicht erst bei der Installation werden Probleme beim Wartungszugang vermieden, die während der gesamten Betriebslebensdauer der Ausrüstung bestehen bleiben.

Bei Projekten, die maßgeschneiderte Konfigurationen erfordern – spezifische Anschlusspositionen, nicht standardmäßige Reservoirvolumina, integrierte Wegeventilverteiler oder modifizierte Montageschnittstellen – arbeitet das Ingenieurteam von Wuhu Qisheng Intelligent Equipment Co., Ltd. direkt mit OEM-Kunden zusammen, um maßgeschneiderte Lösungen rund um den Kern zu entwickeln 4KW/A elektrisches Hydraulikaggregat Plattform, die sicherstellt, dass kompakte elektrische HPUs genau zu ihrer beabsichtigten Anwendung passen, anstatt dass nach der Lieferung Änderungen vor Ort erforderlich sind.
